栓釘焊接在鋼筋桁架樓承板施工中起著至關(guān)重要的作用，很多從事工程施工的樓承板廠家尤其重視這一環(huán)節(jié)的管理和把控。栓釘施焊需要緊跟樓承板鋪設(shè)的進(jìn)度開(kāi)展，確保及時(shí)跟進(jìn)。

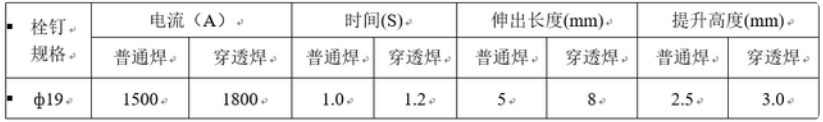

    1.在開(kāi)始施焊之前，需要做到幾個(gè)方面的再次檢查。栓釘質(zhì)量要確保標(biāo)準(zhǔn)合格，不可有毛刺、歪扭、裂紋、彎曲等缺陷；不過(guò)，釘頭部分的開(kāi)裂如果不超過(guò)周邊至釘體距離的一半，是不會(huì)影響施焊效果的，可以繼續(xù)使用；還應(yīng)檢查栓釘是否有銹蝕、油污等，同時(shí)也須將母材清理干凈；另外，還要注意做好提前的標(biāo)記，按照設(shè)計(jì)進(jìn)行測(cè)放并標(biāo)記出全熔焊栓釘?shù)暮附游恢茫辉谡绞┖盖?，須確定焊接參數(shù)，進(jìn)行如下：

    2.具體工藝要求。鋼筋桁架樓承板施工中，樓承板廠家通常會(huì)采用自動(dòng)調(diào)節(jié)的焊接設(shè)備，連接符合要求的電源后便可以開(kāi)始焊接工作（樓承板廠家提示：栓釘焊接須采用獨(dú)立電源供電）；如果有兩個(gè)或多個(gè)栓釘槍在同一電源上使用，須采用聯(lián)動(dòng)裝置，確保一次只能有一把栓釘槍可用，以保證電源的正常使用；焊接電壓、電流、時(shí)間以及栓釘槍提起和插下等參數(shù)都要調(diào)整到適宜狀態(tài)；栓釘瓷環(huán)是用來(lái)保護(hù)電弧熱量以及穩(wěn)定電弧的，所以每個(gè)栓釘都要配備，而且需確保瓷環(huán)的干燥，如有露水或雨水的痕跡，須待完全干透后才可使用，必要時(shí)采取烘干措施；施焊時(shí)，待焊縫凝固之后才可以移去焊釘槍；焊接結(jié)束后，將套在焊釘上的瓷環(huán)全部清理，以便于檢查焊接效果與質(zhì)量。

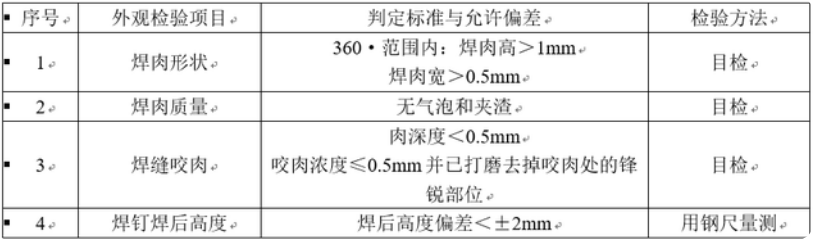

    3.栓釘焊接的測(cè)試與檢驗(yàn)。樓承板廠家在開(kāi)始焊接前或重新設(shè)置焊接參數(shù)時(shí)都要進(jìn)行至少兩個(gè)栓釘?shù)暮附訙y(cè)試。具體測(cè)試方式：焊縫360°飽滿才可以判定合格；焊縫冷卻后，敲擊使栓釘彎曲大約30°，觀察焊縫有無(wú)嚴(yán)重開(kāi)裂。如有不合格現(xiàn)象，都需修改工藝，重新檢測(cè)，直到兩個(gè)栓釘測(cè)試全部合格，才可以正式施焊。如下：

    4.穿透焊栓釘焊接缺陷以及處理方法：出現(xiàn)未熔合現(xiàn)象時(shí)，應(yīng)加大電流增加焊接時(shí)間；電流太大、施焊時(shí)間過(guò)長(zhǎng)時(shí)會(huì)出現(xiàn)被電弧燒成縮徑，這需要調(diào)整焊接電流和時(shí)間；磁偏吹現(xiàn)象是由于使用直流焊機(jī)電流過(guò)大造成的，樓承板廠家會(huì)將地線對(duì)稱接在工件上，或者在電弧偏向的反方向放一塊鐵板，從而改變磁力線的分布；氣孔的形成是由于焊接時(shí)熔池中的氣體未排除而形成的，具體原因是板與梁之間有間隙、瓷環(huán)排氣不當(dāng)、焊件上有雜質(zhì)在高溫下分解成氣體等，具體解決辦法是減小間隙。
    鋼筋桁架樓承板施工中栓釘焊接的部分需要經(jīng)過(guò)專門培訓(xùn)的人員方可進(jìn)行操作，應(yīng)注意焊工的保護(hù)和安全，尤其是在外圍施工時(shí)。樓承板廠家要確保施工人員可以熟練掌握焊機(jī)焊槍的性能，做好設(shè)備的保養(yǎng)與維護(hù)，確保施工順利進(jìn)行和栓釘焊接質(zhì)量。

    本文鏈接：http://www.szkangchen.com/news/0001521134.html
