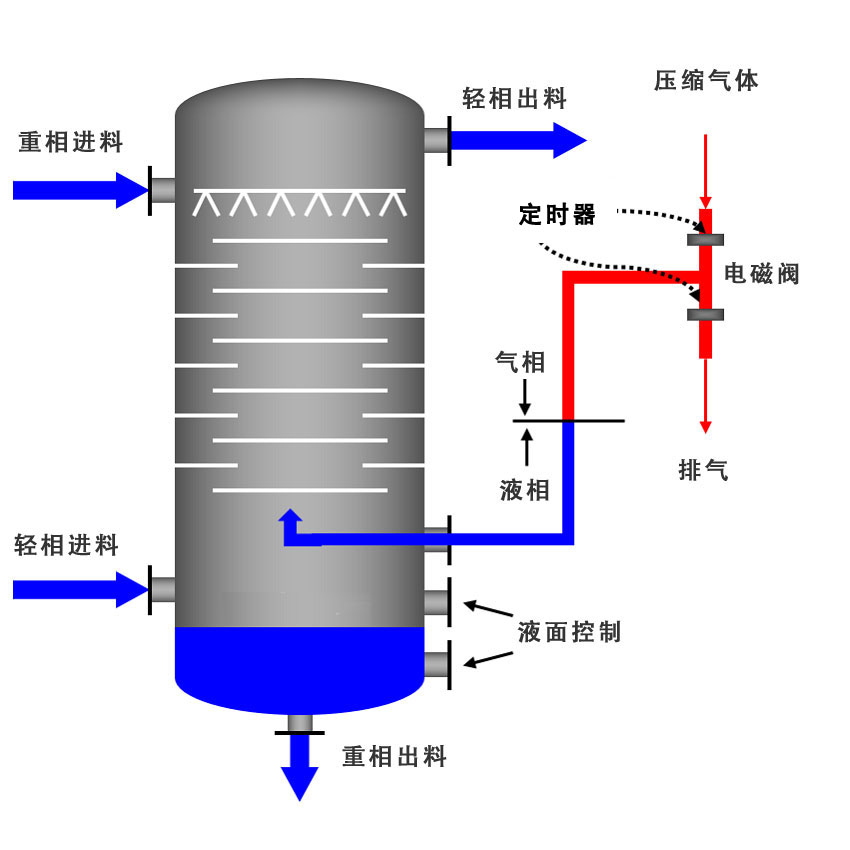

萃取塔設備結構

萃取塔的主要結構設計旨在優化兩相之間的接觸和分離，確保有效的物質傳輸。不同的萃取塔可能有不同的具體設計，但通常包括以下幾個主要組成部分：

• 塔體：這是萃取塔的主體部分，通常為垂直安裝的圓柱形結構。塔體的尺寸（高度和直徑）根據處理量、操作條件和所需分離效率來確定。
• 進料口和溶劑入口：分別用于引入待處理的物料和萃取溶劑。在某些設計中，物料和溶劑可以逆向流動，以增加接觸時間和分離效果。
• 分布器：位于塔頂或塔底，用于將分散相均勻地分布在連續相中。它能夠形成細小的液滴，從而增大兩相之間的接觸面積，促進傳質過程。

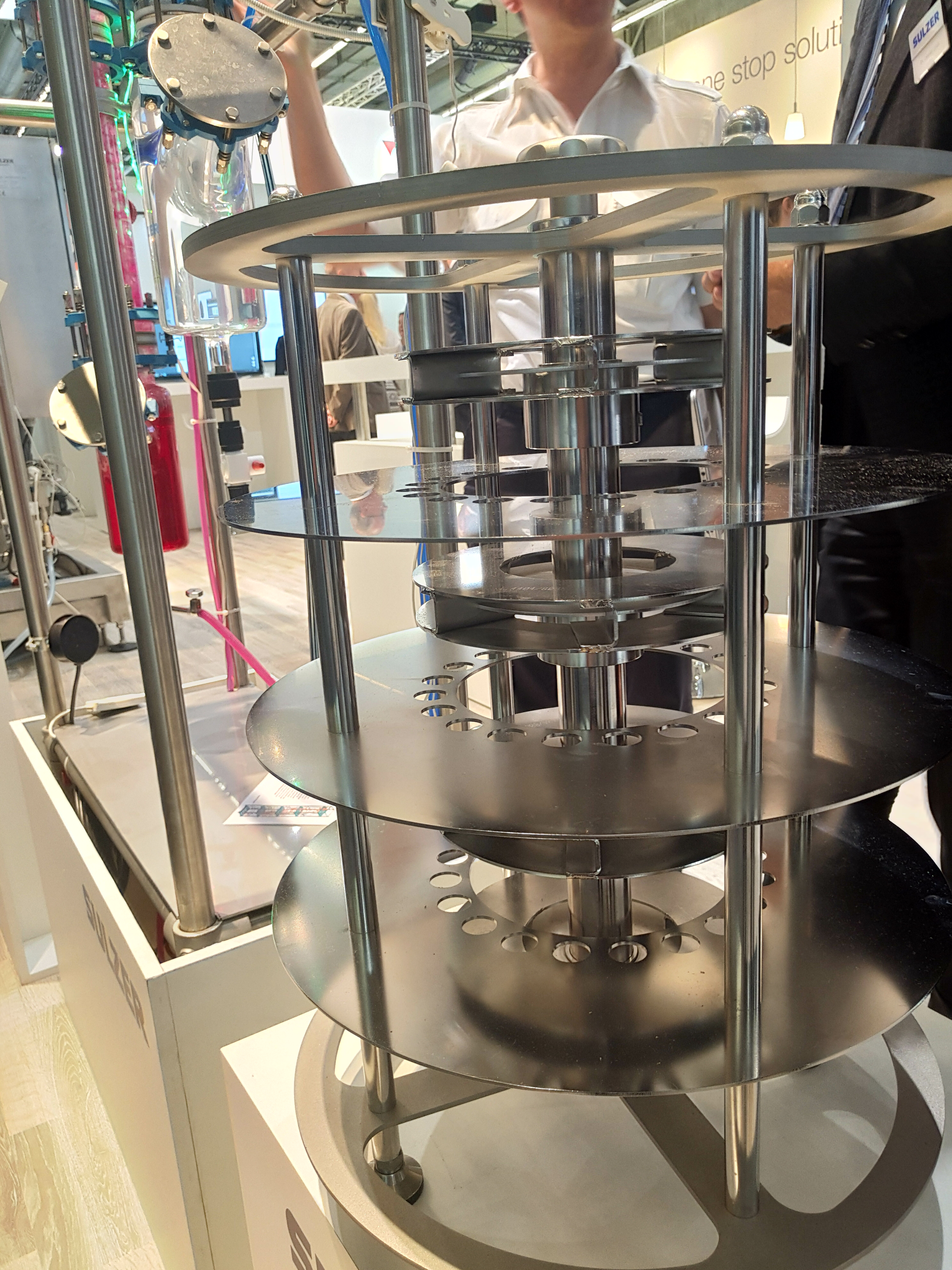

• 填料或板式結構：為了增加兩相之間的接觸面積，塔體內通常裝有填料（如拉西環、鮑爾環等）或者板式結構（如篩板、浮閥板）。這些結構有助于液體更好地分散，并提供更多的表面供物質交換。
• 混合與分離段：在一些設計中，萃取塔內部會有專門設計的區域來促進兩相的充分混合以及隨后的分離。例如，通過安裝擋板、渦輪或其他攪拌裝置來增強混合效果；同時利用重力沉降區或離心力作用實現兩相分離。
• 收集器：位于塔的不同位置，用于收集經過分離后的兩相液體。一個收集器會收集較重的一相（通常從塔底排出），另一個則負責較輕的一相（通常從塔頂排出）。
• 溢流堰和排出口：用于控制液位并引導分離后的各相流出萃取塔。溢流堰可以幫助維持穩定的液位，而排出口則確保分離后的液體能夠順利排出。
• 視窗和測量儀表：為了監控塔內的工作狀態，塔體上可能會設有視窗以便觀察內部情況，此外還有各種傳感器和測量儀表用來監測溫度、壓力、流量等參數。
• 安全裝置：考慮到化學工業的安全性要求，萃取塔還配備了必要的安全設施，如泄壓閥、緊急排放系統等，以防止意外事故發生。

萃取塔的設計會根據具體的工藝需求進行調整，以滿足特定的應用場合和技術指標。

萃取塔設備特點

• 高效分離：萃取塔能夠有效地利用兩相間的分配系數差異來實現物質的分離。通過優化設計，可以達到較高的分離效率，特別是對于那些難以用其他方法分離的混合物。
• 適應性強：它適用于多種不同的化學體系和操作條件，包括不同性質的溶劑、溫度范圍以及壓力環境。因此，萃取塔在化工、制藥、食品等多個行業中都有廣泛應用。
• 連續操作：許多類型的萃取塔支持連續進料和出料，這使得它們非常適合大規模工業生產過程。與間歇式操作相比，連續操作可以提高生產率并降低單位產品的能耗。
• 靈活性高：萃取塔的設計允許調整諸如流速、溶劑比等操作參數，以適應不同的分離任務。此外，多級萃取配置還可以進一步提升分離效果。
• 結構緊湊：相較于某些其他類型的分離設備，萃取塔通常占用的空間較小，這對于空間有限的工廠布局來說是一個重要的優勢。
• 易于維護：現代萃取塔設計考慮到了易清潔性和易檢修性，減少了停機時間和維護成本。例如，可拆卸的填料或板件方便清洗和更換。
• 低能耗：由于其良好的傳質性能，萃取塔可以在較低的能量輸入下完成高效的物質傳輸，從而降低了運行成本。

萃取塔設備廣泛應用于以下領域：

• 化工生產：分離和純化各類有機化合物、無機鹽溶液等。
• 濕法冶金：如鎳鈷分離、銅鉛鋅提取、稀有金屬提煉等。
• 制藥工業：萃取塔在藥物生產中的應用非常廣泛，用于從天然產物中提取活性成分，如植物提取物中的生物堿、黃酮類化合物等。
• 環保行業：處理含酚廢水、印染廢水、重金屬廢水等，實現污染物的有效去除。
• 生物制藥：提取、純化藥物活性成分或中間體。
• 稀土分離：用于稀土元素的提純與分離。
• 能源領域：如三元鋰電池回收等資源再生項目。
